利用CAD软件绘制钢制蜜柚APP官网平面图

蜜柚APP官网是放置文件、资料的柜子。蜜柚APP官网按其材质可分为塑胶蜜柚APP官网、钢制蜜柚APP官网和木质蜜柚APP官网3种。

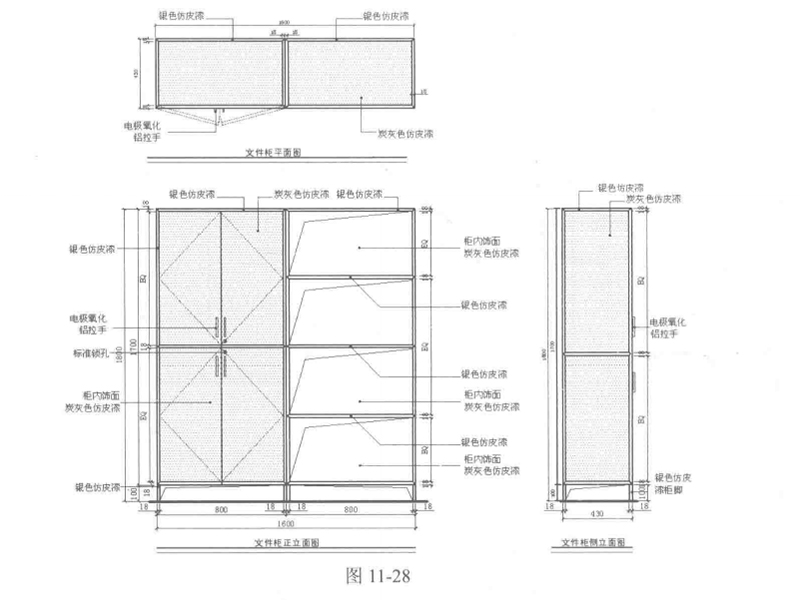

其中，钢制蜜柚APP官网绿色环保，便于长距离托运，所以最为流行。本例绘制的蜜柚APP官网看似复杂，其实主要用到偏移和修剪命令，案例效果如图11-28所示。

绘制蜜柚APP官网平面图

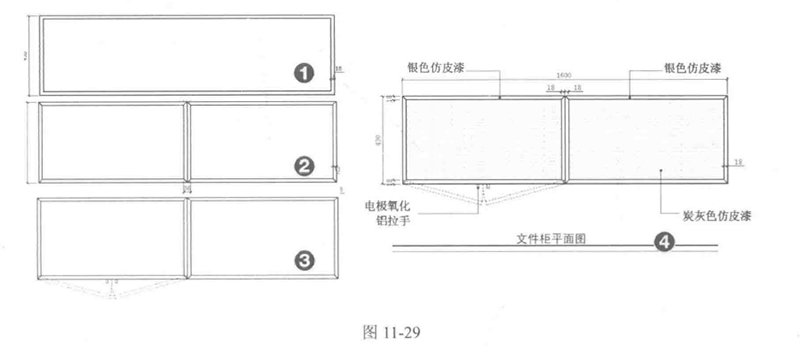

绘制蜜柚APP官网平面图主要使用矩形、偏移、修剪和图案填充等命令，主要操作步骤如图11-29所示。绘制一个矩形并向内侧偏移。

捕捉矩形中点绘制直线，然后偏移、复制，再进行修剪。绘制打开状态的门平面。填充图案，然后标注尺寸和文字。

(1)单击“绘图”工具栏中的“矩形”按钮口，绘制一个430mm×1600mm的矩形，然

后将矩形向内偏移18mm，如图11-30所示。

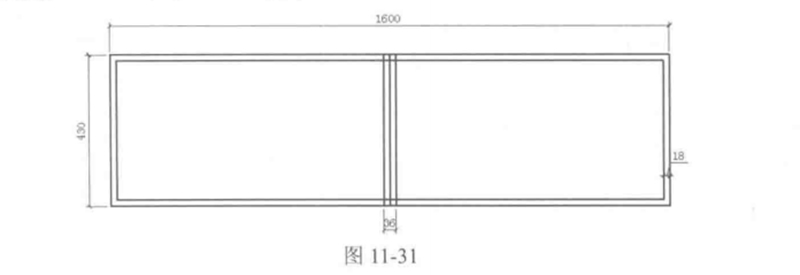

(2)捕捉矩形的中点绘制一条垂直线段，然后单击“修改”工具栏中的“偏移”按钮将

其向左右各偏移18mm，如图11-31所示。
