电动密集架技术参数

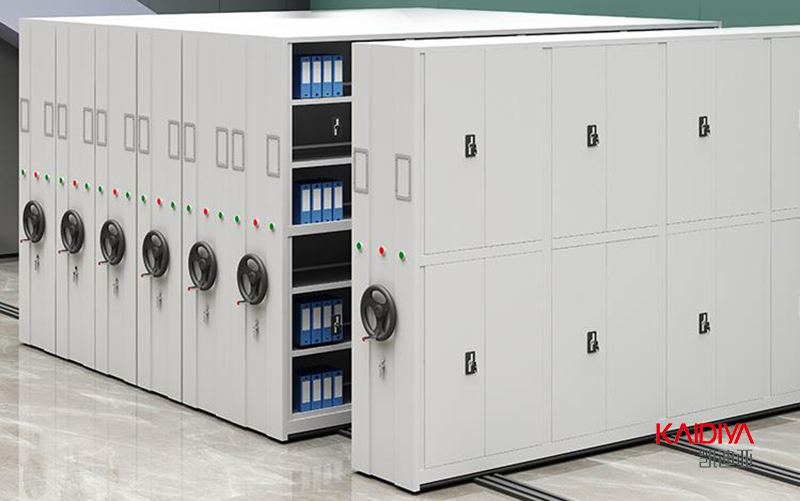

电动密集架主要有架体、底盘、传动系统和地轨4部分组成。下面小编分别为大家介绍一下这4个部分中各种配件的技术参数。

一、架体

架体主要由立柱、侧板、层板、挂板、门板、防尘板等组成。

1. 立柱：立柱钢板厚度一般为1.5mm，经过4次折弯，截面为35*50mm。上面冲裁安装孔用于固定挂板，顶头两端冲有圆孔用于固定防尘板和底脚。

2. 侧板：侧板采用1.2mm冷轧钢板冲压而成，两旁大圆角设计。操作区域一侧冲裁安装孔，用于固定传动系统。

3. 层板：层板采用1.0mm冷轧钢板，双面三次折弯翻边成型，层板中部冲压加强筋，用于提高承载能力。每层两块，承载能力大于80kg，要求满载的时候不变形。

4. 挂板：挂板厚度为1.2mm，两面设计挂钩，两端挂钩采用模具冲压打弯而成，中间采用腰形拉伸翻边模成型两个台阶加强孔，下端直角打弯，冲有4个凹槽固定隔板。

5. 门板：门板采用1.2mm冷轧钢板，4次折弯成型，配备锁具。安装后要求缝隙均匀，开关无卡滞。

6. 防尘板：防尘板采用1.0mm冷轧钢板四次打弯而成，两侧冲压安装孔，固定在立柱上。

二、底盘

钢板采用3.0mm冷轧钢板，分段焊接后组装，各段之间采用螺栓固定。纵梁上分布矩形安装孔，用于固定立柱。中间布置传动轴，用于将驱动电机的力量传递到驱动轮上。驱动轮采用生铁铸造，具有承压强免维护等特点。

三、传动系统

传动系统包括手盘、传动齿轮、传动链、传动杆、驱动电机组成。作用是将操作者或是驱动电机的力量传递到驱动轮上。

四、地轨

地轨采用20*20mm实心方钢，地轨座采用3.0mm钢板折弯成型。地轨座设计安装孔，用于固定螺丝于地面上。平行偏差不大于1.5mm，水平偏差不大于1mm。

以上就是小编为大家总结的电动密集架技术参数，希望能给大家带来帮助。如果大家还有其他关于电动密集架的疑问，欢迎通过，蜜柚APP免费下载官网页面上的及时对话框与小编取得联系，蜜柚APP免费下载办公家具竭诚为您服务。
